項目概述：

　　本工程為河北師范大學科技園，總建筑面積：111234.92O，地下二層、地上二十層，地下一層及地下二層均為地下車庫。裙樓一層至四層，為商業分區，集商業、娛樂、餐飲、大學生創業基地于一體的綜合性區域。五層以上由A、B塔樓及裙樓構成，主要用于商務辦公。該科技園緊鄰河北師范大學，科技大學，毗鄰新火車站，占有校園經濟和新火車站商圈的雙重優勢。

　　其中地下一、二層建筑面積：23800O裙樓一層至四層建筑面積：26132O五層以上A、B塔樓辦公室面積：61302O(A/B塔樓單層建筑面積均為：1915O)

　　選型設備技術參數說明：

　　本工程分為商業及辦公兩個區域分別考慮空調系統

　　商業區選用環保冷媒型風冷螺桿，所選EK環保冷媒風冷螺桿機組參數如下：

　　EKAS420 制冷量：1456.4KM,  制熱量：1499.8KW ,制熱功率：428.4kw，COP:3.5 （冷媒R407C)

　　辦公司選用多聯機中央空調，所選EK多聯機參數如下：

　　EKAS420 AR1制冷量： 1 1 8 . 5 k w , 制熱量： 1 2 9 k w , 制冷功率： 3 3 . 8 k w , 制熱功率：32.1KW,p：3.5.（冷媒R410A)

　　機組數量選型：

　　1．商業部分面積為26132m2,選用3臺風冷螺桿機組，單位冷負荷：167w/O。

　　該機組在室外溫度- 1 5 ℃ ～ 5 4 ℃ 均能正常運行。且在室外溫度-7℃時制熱量為1140KW,功率：COP=3.29.

　　最不利于工況下總制熱負荷為：1140*3=3420kw,單位熱負荷：130w/O。完全能夠滿足冬季制熱要求。

　　2 ．辦公部分單層面積為1 9 1 5 O , 選用2 臺多聯中央空調機組，單位冷負荷： 123w/O。

　　該機組在室外溫度- 1 5 ℃ ～ 5 4 ℃ 均能正常運行。且在室外溫度-5℃時制熱量為104KW,功率：35kW,COP=3.0。

　　最不利工況下總制熱負荷為：104*2=208kw,單位熱負荷：108w/m2.完全能夠滿足冬季制熱要求。

　　3．本工程分為商業及辦公兩個區域分別考慮空調系統：商業部分： 一至四層為商業部分主機采用3 臺環保冷媒R407C型風冷螺桿機組(華北區單臺最大容量機組)，機組設置在裙樓樓頂。末端采用吊頂空調風柜、全熱回收空調機組及風機盤管末端設備。另備有1臺EKAS420環保冷媒R407C型風冷螺桿機組用于地下一層局部商業。

　　辦公部分：A、B塔樓5-20層辦公部分采用64套環保冷媒R410A型多聯式中央空調系統，40臺機組分別設置在A、B塔樓樓頂，另24臺機組設置于裙樓樓頂。且采用一套分戶計費系統，輕松滿足物業對租戶計費和同意管理要求。

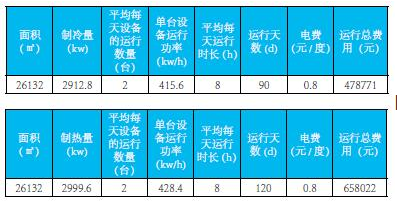

　　機組運行費用分析：( 一）商業部分運行費用：（營業時間:早9：00-晚9：00）

　　根據項目特點，風冷螺桿機組整個平均每天運行8個小時，風冷螺桿熱泵機組開啟的臺數大約為2臺左右。

　　夏季運行費用：

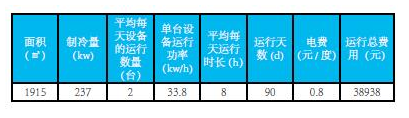

( 二）辦公部分多聯機運行費用：

　　以每層1915計算，選用2臺EKRV420AR1的多聯室外機。

　　夏季運行費用：

由以上的數據可知：每平方的制冷費用為38938元O=20.3元/O。

　　冬季運行費用：

由以上的數據可知：每平方的制熱費用為49305元O=25.7元/O。

　　以上運行費用分析表均按滿負荷計算，另多聯式中央空調系統采用分戶計費系統，如減去節假日及無需開空調時段，則單位制冷及制熱費用遠低于以上數值。

　　分戶計費系統設計及說明：通過分戶計費軟件也可以實現集中監控功能。一套軟件最多可對128臺主機進行集中監控。但這種控制方式需通過電量分配器來實現，不但能夠實現分戶計費要求，同時也可以實現集中監控功能。

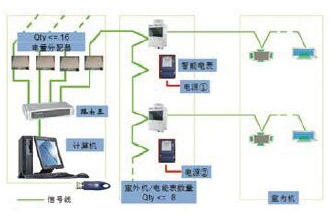

　　1．接線示意圖

　　2．可實現的集中控制功能

　　除了最多能控制室外機的數量比集中監控軟件多，其它的集控功能與集中監控軟件相同。
